Кабель для ввода в дом от сипа: какую марку использовать

Содержание:

Варианты подключения дома, дачи или участка к электросетям

Таких вариантов существует всего два: передача электроэнергии по воздушной линии и закрытому подземному кабелю. Первый самый простой и дешевый, прокладка кабеля же связана с серьезными материальными затратами. Ниже представлены особенности подключения по обеим вариантам.

1. Воздушная линия. В этом случае, от опоры ЛЭП протягивается специальный кабель, обеспечивающий подачу электроэнергии к вводно-распределительному устройству. Выполнить такое подключение несложно, главное, соблюдать технику безопасности и нормативы. В настоящее время для этих целей используется кабель СИП.

Если расстояние до ЛЭП превышает нормативные показатели, то необходимо устанавливать дополнительные опоры. Очень часто, по требованиям сотрудников РЭС, приходится устанавливать ВРУ и счетчик на внешнюю стену здания или столб-опору. Это необходимо для беспрепятственного доступа контролеров к прибору учета. В этом случае все элементы устройства необходимо надежно защитить от влаги.

2. Подземный кабель. Скрытый способ подключения к электросетям более эстетичен, но требует дополнительных вложений. Для этого варианта используется специальный кабель, предназначенный для прокладки под землей.

Он дороже СИПа и требует соблюдения определенных условий при монтаже.

Кабель для скрытого подключения, заключенный в «скорлупу» или гофрированную трубу, укладывается в траншею на песчаную подушку, с соблюдением всех нормативных требований. Провод в подготовленную траншею необходимо укладывать свободно, без всякого натяжения. Все остальные операции по подключению объекта к электросетям с помощью подземного кабеля ничем не отличаются от присоединения по воздуху.

Как выполнить подвод кабеля по воздуху

Выполнение ввода по воздуху выполняется быстро, без дополнительных затрат, но этот кабель может быть оборван ветками или падающим деревом, а также автомобилями. Кроме того, необходимо выполнить следующие требования:

  1. Высота подвода кабеля к зданию более 2,75 м.
  2. Расстояние между проводом и проезжей частью должно быть больше 6 м в нижней точке провисания.
  3. Без промежуточного столба кабель натягивается на длину до 10 метров. Расстояние от дополнительного столба до магистрали не больше 15 м.

На рисунке изображена схема подключения электричества к дому от столба по воздуху и расстояние между опорами. Если длина ввода электроэнергии в частный дом превышает 25 м, то это уже не подвод кабеля, а прокладка магистральных линий на столбах для электрических проводов, которую выполняют соответствующие организации.

Ввод кабеля в дом через стену в деревянном доме выполняется в стальной трубе. При вводе в кирпичное здание труба может быть пластиковая. К щитку кабель прокладывается скрытым или открытым способом и на высоте менее 2 м закрывается пластиковой или стальной трубой.

При недостаточной высоте сооружения, ввод кабеля для воздушной линии на даче или частном доме выполняется через прямую или изогнутую (гусак) стойку. Они отличаются формой и креплением на стене:

  1. Прямой ввод крепится на стене дома, и кабель проходит сквозь крышу. В дальнейшем он стыкуется с проводом, заходящим в здание. При этом попадание влаги внутрь трубы не опасно.
  2. Труба, выполняющая ввод, изогнута и проходит через стену дома. При этом кабель идет цельным куском от столба через гусак для электричества до вводного автомата или электросчетчика.

Сечение и материал кабеля зависит от его длины:

  • до 10 м — медный кабель 4 мм²;
  • от 10 до 15 м — медные провода 6 мм²;
  • сечение алюминиевого кабеля не менее 16 мм².

Прокладка электрического провода

Есть два варианта прокладки кабеля:

  1. Устаревший. Вдоль трассы натягивается стальной трос или проволока. К ним при помощи специальных креплений подвязывается изолированный кабель.
  2. Современный. Использовать самонесущий изолированный провод СИП. Он натягивается без дополнительных тросов и держится за счет прочной изоляции или внутренней стальной проволоки.

Такой кабель является самым распространенным при выполнении ввода в дом. Его подключение производится специальной арматурой, включающей в себя натяжные устройства, крепления и фарфоровые или пластмассовые изоляторы. Эти устройства изготавливается менее прочными, чем сам кабель и при налипании снега или падении деревьев арматура разрушается и токопроводящие жилы падают на землю. Сам кабель и его изоляция при этом остаются неповрежденными. При устранении аварии достаточно поменять крепления и изоляторы.

На картинке изображен устаревший способ ввода четырьмя одножильными проводами, натянутыми на фарфоровых чашечках и как закрепить СИП на стене дома.

Полезные советы

Так как правильно проложить кабель в земле могут только опытные и знающие специалисты, рассмотрим их советы:

  • После засыпки провода песком следует уложить точно над проводом сигнальную ленту. Впоследствии, во время раскопок, она поможет обнаружить кабель и исключить его повреждение.
  • В траншею укладывают только целый отрезок кабеля. Никаких соединений под землёй быть не должно.
  • Не следует располагать траншею под нагруженными участками (где перемещаются люди, автомобили или садовая техника).
  • Если используются металлические гильзы, их диаметр должен как минимум втрое превышать толщину провода.

Используя эти нехитрые советы, можно избежать некоторых ошибок в укладке.

В траншее может быть уложено несколько кабелейИсточник dom-i-remont.info

Монтаж СИП кабеля от столба к дому

Для подведения напряжения к потребителям нужно проложить СИП от столба к дому. Самонесущий изолированный провод (СИП) –это современное решение, лишённое множества недостатков ранее использованного варианта. До появления СИП подвод выполняли при помощи оголённых проводов, зафиксированных на изоляторах.

Крепление СИП к стене

Такой способ монтажа создаёт условия для схлёстывания и обрыва проводников при сильном ветре, окисления проводов в местах соединений, появления различных проблем, связанных с разрушением изоляторов, ослаблением крепления крюков. При использовании оголённых проводов всегда присутствует опасность возникновения короткого замыкания, способного вывести из строя бытовую технику или оставить без электричества множество домов.

Схема электропроводки

Чтобы заранее предусмотреть все нюансы следует тщательно продумать и сложить схему электропроводки. Для этого нужно знать сколько электроприборов должно быть установлено по помещениям. Предварительно набросав на бумаге примерный план всего дома, нужно пройти в каждое помещение и отметить требуемое количество розеток и выключателей.

Также желательно на плане отметить, где и в каком помещении будет находиться тот или иной электроприбор. Такие подсчеты делаются для вычисления сечения кабеля, которым будет осуществляться вся разводка по комнате.

После подсчета количества розеток и выключателей нужно определиться с мощностью проводов:

Сечение жил, мм Медные жилы проводов и кабелей Сечение жил, мм Алюминиевые жилы проводов и кабелей
Напряжение 220 В Напряжение 380 В Напряжение 220 В Напряжение 380 В
Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт
1,5 19 4,1 16 10,5 2,5 22 4,4 19 12,5
2,5 27 5,9 25 16,5 4 28 6,1 23 15,1
4 38 8,3 30 19,8 6 36 7,9 30 19,8
6 46 10,1 40 26,4 10 50 11 39 25,7
10 70 15,4 50 33 16 60 13,2 55 36,3
16 85 18,7 75 49,5 25 85 18,7 70 46,2
25 115 25,3 90 59,4 35 100 22 85 56,1
35 135 29,7 115 75,9 50 135 29,7 110 72,6
50 175 38,5 145 95,7 70 165 36,3 140 92,4
70 215 47,3 180 118,8 95 200 44 170 112,2
95 260 57,2 220 145,2 120 230 50,6 200 132
120 300 66 260 171,6

Исходя из таблицы, следует понимать, что при значительном потреблении электроэнергии нужно иметь соответствующее сечение кабеля. Расчёты делаются с запасом, он необходим для того чтобы обезопасить всю проводку от выхода из строя, если в будущем энергопотребление увеличится.

Например, на кухне кабель нужно укладывать большего сечения, так как в этом помещении будет работать одновременно холодильник, микроволновая печь, электроплита. Нужно сложить мощности этих приборов и по таблице определить нужное сечение кабеля и занести в схему электропроводки.

Перед покупкой проводников следует помнить, что кабель может иметь медные или алюминиевые жилы. Как видно из таблицы, при одинаковом сечении разные проводники выдерживают разную мощность. Это объясняется тем, что медь по проводимости лучше алюминия, так как имеет меньшее сопротивление. Но, так как медный кабель дороже его можно заменить алюминиевым, но сечение второго будет больше. Что лучше выбрать решает сам владелец дома.

Вариант построения схемы электроснабжения дома

Подземный (траншейный) ввод электричества

Подземная или скрытая прокладка кабеля осуществляется под землёй. Метод отличается безопасностью, однако требует проведения дорогостоящих земляных работ. Необходимо вырыть траншею глубиной от 0,8 метров от ввода в дом до столба ЛЭП. Кабель должен быть уложен в трубу. Ввод в дом осуществляется через технологическое отверстие в фундаменте.

У траншейного способа ввода электричества существуют ограничения. Кабель не может проходить под домом. Если инженерную трассу пересекает дорога, то глубина траншеи увеличивается до 1,8 метра.

Кабель от линии электропередачи ведётся по столбу, к которому он крепится хомутами, а затем уходит под землю. Его необходимо защитить трубой высотой от 3 метров. Также в некоторых случаях подключение производится при помощи трубостойки, которая вкапывается в землю.

Прокладка кабеля в земле

Прокладка кабеля, как и воздушных линий электропередач, имеет свои плюсы и минусы.

Плюсы кабельной линии:

  • Эстетичность. Прокладка кабеля позволяет избежать ненужных проводов и при этом красиво благоустроить территорию дома.
  • Надежность и долговечность. При соблюдении всех технологических процессов, включая правильность подключения кабеля к воздушной линии на столбе, прокладке в ПВХ трубе и защите кабеля от влаги, кабель способен прослужить своему хозяину без ремонта и ревизии до 30 — 40 лет. Также он не боится внешних факторов среды, так как закопан в землю.

Экономичность при большом расстоянии опоры от дома. Хотя в среднем стоимость кабеля дороже воздушного провода, однако при большом удалении ВЛ от дома, вам не придется получать разрешение на установку дополнительной опоры и платить за это деньги. Рытье траншеи и укладка кабеля в этом случае будет стоит гораздо дешевле, причем это можно сделать самостоятельно, не прибегая к услугам монтажников (кроме подключения щитка к опоре).

Минусы кабельной линии:

  • Опасность воровства. К сожалению, в России охотников за цветным металлом еще никто не отменял. Кабель, спускающийся с опоры виден невооруженным глазом, поэтому участок от опоры до забора могут выкопать и украсть. Конечно, такое происходит не поголовно, но случаи бывали.
  • Получение разрешение на копку, если вблизи идут подземные коммуникации. Если возле вашего дома закопана газовая или водопроводная труба, тогда потребуется пригласить представителя «Горгаза» или «Водоканала», чтобы согласовать рытье траншеи. Это занимает дополнительное время и придется оплатить приезд представителя соответствующей службы.

  • Время прокладки. Рытье траншеи, укладка трубы и протяжка по ней кабеля занимает в разы больше времени, чем натяжка ввода СИПом.
  • Общая стоимость уложенного кабеля. Если для ВЛ не нужно дополнительно ставить опору, тогда укладка кабельной линии будет стоит дороже. Если необходимо будет уложить тех же 13 м кабеля АВБбШв 4х16 (берем для наглядности как для ВЛ) в пластиковую гофрированную трубу диаметром 110 мм (стоит в среднем 100 руб за 1 м), при условии самостоятельного рытья траншеи, тогда стоимость укладки будет: (13*120) + (13*100) = 2860 руб

    При этом стоит учесть, что нужно будет заплатить монтажнику за подключение кабеля в щитке (или на опоре) еще примерно 1000 рублей. В сумме выйдет около 4000 рублей, что дороже протяжки воздушной линии.

  • Сложность ремонта. Если произойдет пробой в кабеле где-нибудь в середине (не на вводах), тогда придется откапывать всю закопанную конструкцию, что занимает много времени и создает кучу проблем (особенно зимой). Также в местах прокладки кабеля нельзя строить никакие объекты — опять же из соображения будущего ремонта.
  • Необходимость составления чертежа. Так как кабельную линию не видно глазом, необходимо обязательно составить подробный чертеж, чтобы через 20 — 30 лет, когда в доме будут жить ваши дети или внуки (или вы его продадите), никто нечаянно не наткнулся на кабель, когда будут копать траншею под фундамент пристройки или гаража. Также чертеж необходим для ремонта, чтобы знать где копать.

Выбор провода для подключения

Для подсоединения дома к линии электропередачи от столба необходимо правильно выбрать кабель.

  • Подключение по воздуху. Подойдут кабели марок АВВГ, ВВГ и СИП, который является самым популярным на данный момент.
  • Подземный ввод. Используются кабели АВБбШв и ВБбШв.

Сечение кабеля выбирается на основании нормативов и ПУЭ. Сечение вводного кабеля с медной жилой – от 0,8 см, с алюминиевой жилой – от 1,6 см при воздушной прокладке, если расстояние от дома до опоры составляет больше 25 метров. В этом случае участок рассматривается как полноценная линия электропередачи. Если расстояние меньше 25 метров, то будет достаточно кабеля с сечением от 0,4 см с медной жилой и от 0,8 см с алюминиевой жилой.

Куда следует обратиться для подключения электричества в Москве и Московской области (сроки подключения к электросетям)

Вопросами подключения к электросети занимается ПАО «МОЭСК» (Московская Электростевая Компания). Она оказывает услуги по передаче электрической энергии и по подключению домов к электричеству в Москве и в Московской области.

Заявку на подключение можно подать несколькими способами:

  1. Прийти лично в ближайшее отделение МОЭСК.
  2. Оставить онлайн-заявку на подключение. Прежде необходимо зарегистрироваться на сайте.
  3. Заказным письмом с описью вложения, прикрепив все необходимые документы.

Заявленный компанией срок подключения от момента подачи заявки до выдачи акта технического присоединения — не более 20 дней. Все зависит от сложности работы — срок может значительно сократиться. Минимальный срок зависит от объема работы.

Нажмите кнопку «Зарегистрируйтесь» и следуйте инструкции.

На этой же странице можно посмотреть видео о возможностях Личного кабинета.

Необходимо указать имя пользователя и электронную почту, затем номер телефона.

Из личного кабинета можно подать и оплатить заявку на присоединение. В списке выбрать пункт «Техническое присоединение». Система попросит заполнить личные данные и данные по объекту присоединения. Потребуется прикрепить электронные копии документов:

  • паспорта;
  • доверенности (если действует посредник);
  • документов на недвижимость;
  • выписки из ЕГРН.

В меню можно настроить получение сообщений на электронную почту, чтобы своевременно узнавать об этапах рассмотрения заявки. Также о статусе рассмотрения можно узнать в личном кабинете. Там же можно написать сообщение в техническую поддержку и задать интересующие вопросы.

Если пойдете в отделение лично, то заранее подготовьте необходимый пакет документов. Какие это документы — рассмотрим ниже.

Срок регистрации заявки — 1 рабочий день. Если каких-то документов не хватает, то об этом сообщается будущему абоненту в течение трех дней. Для сбора недостающего пакета дается 20 дней.

Правила оформления пакета документов

В этот пакет входят следующие бумаги:

  • документ, удостоверяющий личность собственника (паспорт). При выполнении работ от доверенного лица необходима доверенность, заверенная нотариусом;
  • свидетельство о собственности на земельный участок;
  • специально подготовленный чертеж участка с обозначением ближайшего столба линии электропередачи (ЛЭП);
  • схема с обозначением размещения технического оборудования, газовой и водяной труб.

Современные инновации позволяют воспользоваться интернетом, распечатать карту вашего участка в системе Яндекс или Google и нанести отметки по границе вашего участка. Для предоставления в организацию такие форматы вполне доступны. Стандарты требуют, что при нахождении столба на расстоянии более 25 метров от вашей границы установка дополнительного столба будет вашей обязанностью.

Если все нормативы учтены, можно смело приступать к подключению участка к электричеству. На основании собранных документов региональная компания электросетей выдает технические задания, по которым будет выполняться весь объем работы.

После подачи бумаг в течение месяца владелец получает техническое условие, где точно обозначаются следующие параметры:

  • мощность сети, обычно это 16 киловатт;
  • список приборов по учету электричества (электросчетчики);
  • вводный рубильник;
  • устройство защитного оборудования;
  • наличие герметичного бокса в случаях наружного подключения.

Технические указания являются основным документом, подтверждающим составление проектной части.

Если собственник не располагает достаточным временем, то есть возможность обратиться в специализированную компанию, которая решит за вас все вопросы, связанные с оформлением разрешительной документации.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Первые шаги при подключение электричества к дому

   Итак, давайте подробнее поговорим о том, как выполняется подключение электричества к дому. И для начала разберемся с тем, что необходимо для получения на это разрешения. При разработке проекта дома следует составить, в том числе, и подробную схему его электрификации. Одной из обязательных операций при этом должен стать подсчет суммарной мощности всех тех бытовых приборов, которые предполагается использовать в дальнейшем. Это позволит не только правильно рассчитать сечение кабелей проводки и параметры дополнительного оборудования, но и пригодится для получения разрешения подключения к сети.

   Определив необходимую мощность (лучше с некоторым запасом), владелец дома должен пойти в местную организацию энергосбыта и подать заявление, в котором нужно просить разрешения на подключение загородного дома к электрической сети и возможность пользоваться электрической энергией. После рассмотрения заключается договор, к нему будут приложены технические условия (ТУ). Последние оформляются письмом на имя директора компании-поставщика.

   Помимо всего прочего, нужно будет предоставить специалистам энергоснабжающей организации документы, подтверждающие право собственности на дом и участок, а также план последнего.

Технические условия

   В этом приложении к договору расписывается, каким именно образом будет произведено подключение электричества к дому. Это может быть, к примеру, подводка обычной новой линии или усиленной, замена старой либо, возможно, даже установка новой подстанции. Последняя может понадобиться в том случае, если здание расположено очень далеко от самой ЛЭП. То есть, по сути, в этом приложении расписываются требования, которые владелец дома должен соблюсти для получения разрешения.

Сбор документов

   Подключение дома к электричеству начинают с установки счетчика, ВРУ и проведения кабеля до ЛЭП (до точки подключения). Все эти операции, включая подбор оборудования, должны быть произведены в точном соответствии с предписаниями ТУ. Затем владельцу дома нужно будет обратиться в местный РЭС для получения акта ввода. Этот документ передают ему на руки после проверки специалистами организации схемы подключения, осмотра ВРУ и узла учета (счетчика) и опломбирования последнего. Владельцу дома от РЭС должен быть предоставлен и такой документ, как «Акт разграничения балансовой принадлежности». Он определяет границы эксплуатационной ответственности с поставляющей компанией.

Проверка соответствия

   Подключение загородного дома к электричеству (ЛЭП) возможно только после осмотра счетчика, ВРУ и кабеля представителем энергоснабжающей компании. В том случае, если каких-либо нарушений выявлено не будет, владелец здания получит еще один документ – «Акт выполнения ТУ». Далее будет заключен собственно сам договор на поставку электроэнергии.

Основные рабочие параметры, по котором производится расчёт кабеля

Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

  • минимальная высота подводящего кабеля над землей составляет 2,75 м;
  • аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

  1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
  2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Сколько стоит провести электричество?

Существует базовая стоимость подключения электричества, которая составляет 550 руб., однако для подключения согласно этому тарифу должны выполняться следующие условия:

  • объём требуемой мощности не более 15 кВт;
  • ближайшая линия электропередачи необходимого напряжения находится на расстоянии не более 300 м для городов и ПГТ и не более 500 м — для сельских поселений;
  • требуется один источник снабжения;
  • потребление электричества не будет осуществляться для производственной деятельности.

В остальных случаях стоимость подключения электроэнергии будет определяться согласно установленных тарифов, которые регулируются местными исполнительными органами власти.

Затраты на подключение электричества могут составить 5-500 тыс руб, в зависимости от:

  • требуемой мощности;
  • количества источников снабжения;
  • расстояния от участка до ближайшего столба;
  • стоимости и характера ТУ.

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

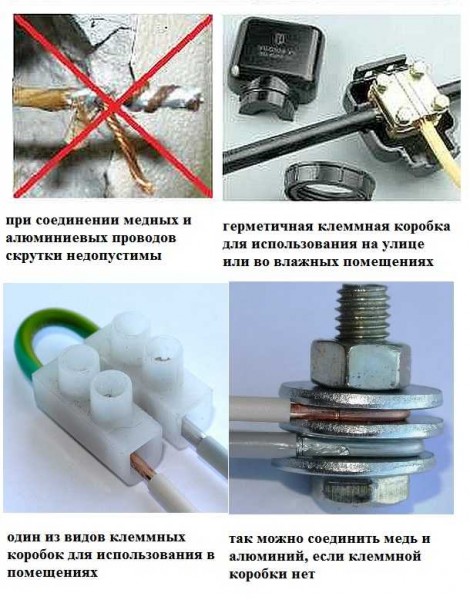

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003) и должна быть не меньше:

  • 2,8 мм для кабеля сечением жилы 4 кв. мм
  • 3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

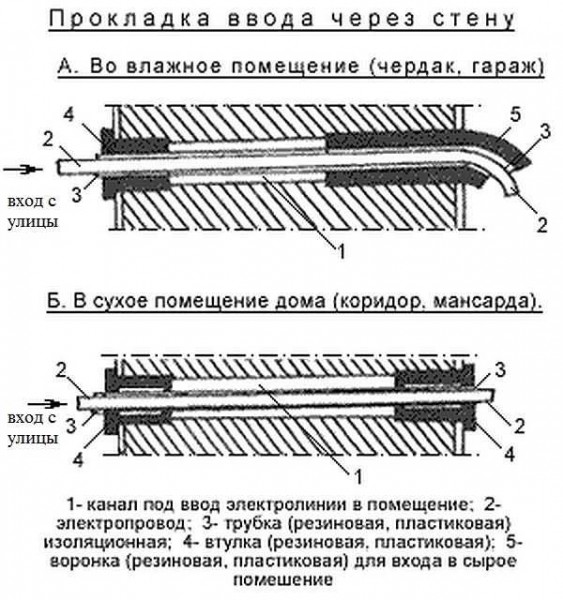

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента. В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

Сколько стоит подключение газа

Стоимость подключения газа регулирует Постановление Правительства РФ от 29.12.2000 N 1021. Там рассказана цена технологического присоединения, кто должен ее регулировать и как часто индексировать

Обратите внимание, речь идет только о врезке в трубу. Есть еще копка траншей, прокладка труб по участку и другие дополнительные работы, которые нужно провести для подключения. Стоимость технологического присоединения газового оборудования в домах с потреблением газа до 15 м3 в час от 20 до 50 тыс

руб. плюс ежегодная индексация

Стоимость технологического присоединения газового оборудования в домах с потреблением газа до 15 м3 в час от 20 до 50 тыс. руб. плюс ежегодная индексация

. Точную стоимость даст местная газоснабжающая организация.

Мы берем стоимость за 15 м3 в час, потому что среднее потребление газа в частном доме – 3 м3 в час. Даже если добавить газовый котел, то вы впишитесь в норму.

Звучит неплохо, но есть нюансы:

  • газопровод должен быть с рабочим давлением до 0,3 МПа ;
  • проложен на расстоянии до 200 метров от участка ;
  • подключение идет без строительства пунктов редуцирования газа и прокладки труб бестраншейным способом.

То есть газовики приезжают, выкапывают траншею до вашего участка, подключают к вводу и уезжают. Больше за эти деньги ничего не должны. Добавьте к этому обязательные расходы на подготовку проектной документации и проверку подключенного газопровода комиссией. Это от 8 до 60 тыс. руб.

Если до трубы с газом больше 200 метров, то газовики насчитают подключение по другому тарифу. С доплатой за каждый метр.

Итого, основных расходов на подключение газа от 28 до 110 тыс. рублей

При подключении газа по законной ставке до 50 тыс. руб., газовую трубу выводят на поверхность только перед участком. В остальное время она идет под землей. Бестраншейная прокладка оплачивается отдельно

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
