Строительство крыши из профлиста с минимальным уклоном

Расчет количества материалов

Для расчета необходимого объема материалов (после того, как определено — каким профнастилом покрыть крышу) можно воспользоваться онлайн-калькулятором или сделать подсчеты самостоятельно. Пример одного из наиболее удачных калькуляторов с графами необходимых для вычислений данных представлен на иллюстрации.

Как видно из примера, для крыш разных конструкций требуется различное количество размеров. Рассмотрим вариант с отделкой крыши гаража профлистом, приняв тип конструкции – односкатная крыша с габаритами (включая свесы) 3,2х5,4 м, материал – профиль С21.

Для удобства расчетов будем считать, что профиль отгружается со склада производителя и имеет заказанную покупателем длину, то есть стыковка будет осуществляться только по ширине крыши, не по длине.

Ширина профлиста полная и рабочая (с учетом нахлеста в одну волну) составляет 1054 и 1000 мм соответственно. Для расчетов принимаем 1000 мм. Для крыши шириной в 3,2 м потребуется три полных и один обрезанный до пятой части ширины профлиста, то есть четыре панели. Длина профлиста для крыши, как уже было сказано, равна длине ската и составляет 5,4 м.

При покупке материалов стоит учитывать, что цена зависит от объема закупок и требуемой длине листа. В среднем стоимость погонного метра профиля С21 с толщиной 0,5 мм составляет 270…300 руб. (данные приведены для Москвы на 08.08.2018). Таким образом стоимость необходимого количества материала

Необходимо также учесть стоимость крепежных деталей и гидроизоляционной мембраны (пленки), термо- и звукоизолирующих материалов (при их использовании). Такие расчеты проводятся индивидуально в зависимости от выбора материалов и крепежа. Цена полного «пирога» кровли и необходимых крепежных элементов может достигать и даже превышать стоимость кровельного покрытия.

Правила техники безопасности

К сожалению, не все кровельщики соблюдают правила техники безопасности, как результат – тяжелейшие травмы

На что необходимо обращать внимание?

  1. Обувь должна иметь нескользящую твердую подошву, обязательно пользоваться предохранительными страховочными поясами. Если их нет, то можно приспособить обыкновенный мужской ремень и веревки.

  2. Если на высокие дымоходы после монтажа кровли нужно устанавливать зонты или оголовки, то работы можно делать только с подмостей, пользоваться приставными лестницами запрещается.
  3. Категорически запрещается выполнять кровельные работы при скорости ветра более 15 м/с. Профилированные листы имеют большой размер и парусность, что еще более ограничивает допустимую скорость ветра. Нельзя работать в туман и дождь.

  4. Размещать инструменты, приспособления, метизы и доборные элементы разрешается только в специальных местах. Следует принимать все меры, чтобы минимизировать риски падения твердых предметов с большой высоты.

Кровля из профнастила инструкция по безопасности

  • Как и для любых высотных работ, безопасность на крыше обеспечивается страховочными тросами и креплениями.
  • На ноги следует надевать мягкую обувь с резиновой подошвой.
  • Категорически запрещается проводить кровельные работы в ветреный день! Профнастил может «поймать» ветер и снесет все на своем пути.
  • Подавать профнастил на крышу с земли легче и безопаснее всего по наклонным доскам при помощи лебедки.
  • В жаркий солнечный день металл нагревается до 80-90 градусов и более. Поэтому работать на крыше лучше в прочных перчатках. К тому же, обрезанный край металла опасен, а рукавицы хорошо защищают руки от порезов.
  • При ходьбе нельзя наступать на гребни профлиста. Они могут смяться под тяжестью человека, и вы потеряете равновесие.

Характеристики материала

Как говорилось в начале этой статьи, профнастил обладает большим количеством преимуществ, что делает его незаменимым кровельным материалом. Также можно отметить и другие положительные стороны этого материала:

  • Профилированная структура листа обладает высокой несущей способностью.
  • Легкость материала значительно упрощает работу с ним.
  • После укладки листов на кровле не образуются стыки. Благодаря этому обеспечивается герметичность покрытия.
  • За счет особого полимерного покрытия, материал не подвергается коррозии, а как следствие его эксплуатационный срок увеличивается.

Как рассчитать профнастил

Расчет проводится для определения количества кровельных листов, крепежа и доборных элементов. Выполнить его можно как вручную, так и с помощью онлайн-калькулятора.
https://www.youtube.com/watch?v=sjg_oxBp-IA

Наиболее простой алгоритм для скатных кровель. Сначала находится площадь скатов как прямоугольников с учетом свесов карниза и фронтона.
Для кровель сложных форм — вальмовой, многощипцовой — площадь определяется для каждого ската отдельно. Это прямоугольники и треугольники, где также нужно прибавить ширину свесов.

Следующий шаг — определение площади 1 листа исходя из рабочей ширины. Она указывается в маркировке и дается с учетом монтажного нахлеста.

Теперь можно найти требуемое количество профнастила. Для этого площадь скатов разделить на площадь листа. Для сложных фигур нужно выполнить раскладку, и затем уже считать фактический расход.

Если длины листов недостаточно, они укладываются в 2 ряда. В расчеты нужно заложить размер вертикального нахлеста от 100 до 200 мм.

Доборные элементы рассчитываются по длине свесов, конька, стыков и сопряжений с другими конструкциями. Расход крепежа определяется из соотношения 7-8 шт/кв.м кровли.

Укладываем гидроизоляцию

Перед проведением монтажных работ, следует осуществить устройство гидроизоляции кровли. Уложите слой на стропильную конструкцию. Он защитит кровлю от попадания влаги. Следующим действием будет создание обрешетки. После этого можно будет укладывать профилированный материал.

При проведении гидроизоляции кровли из профнастила необходимо учитывать тип кровли:

  • теплая крыша;
  • холодная.

Теплая кровля потребует от вас установку гидроизоляционной мембраны. Материал укладывается в горизонтальном положении так, чтобы он не провисал. Если кровля холодная – то применяется не только гидроизоляционная мембрана, но и пленка. Причем пленка, в свою очередь, должна немного провисать (прочитайте: «Гидроизоляционная пленка для кровли»).

Устройство кровли из профлиста

Последовательность монтажа кровли из профлиста зависит от типа её устройства, в частности, от того, предназначена ли она для холодного или тёплого чердака (во втором случае используется теплоизоляционный материал).

Холодная кровля

Монтаж кровли из профлиста подразумевает обустройство специального кровельного пирога. В случае устройства холодной крыши конструкция получается намного проще.

Если чердачное помещение не будет обустраиваться под жилую комнату, утепление крыши и устройство вентиляционных зазоров не требуется

Монтируется она в следующей последовательности:

  1. Укладка гидроизоляционного материала. Его нужно настилать непосредственно на стропила с провисанием в 2–4 см. Идеально для этой цели подойдёт микроперфорированная плёнка. Для фиксации необходимы деревянные бруски, которые будут служить контробрешёткой. Их прибивают вдоль стропил.
  2. Монтаж обрешётки. Для холодной кровли частного дома можно использовать деревянные бруски 40*50 или 50*50 мм или обрезную доску сечением не менее 20×100 мм. Перед монтажом каждый элемент нужно тщательно обработать антисептическими средствами для предупреждения процесса гниения.

  3. Монтаж профилированного листа. Укладку начинают с одного из нижних углов ската. В том случае если размеры крыши не позволяют монтировать полноразмерные листы, их нужно обрезать или уложить с большим нахлёстом. Это позволит улучшить герметичность швов. При этом сначала полностью укладывают вертикальный ряд от карниза до конька и только после этого переходят к следующему ряду, начиная его опять снизу. Боковой стык между листами должен быть равен 1–2 волны в зависимости от угла наклона скатов:
    • при уклоне крыши до 10o делают нахлёст в две волны;
    • на более крутых скатах достаточно перекрытия в одну волну.

Видео: монтаж обрешётки под профлист

Утеплённая крыша

В том случае если на чердачном помещении будет обустраиваться жилая комната, крышу надо будет утеплять. Но при использовании профлиста к теплоизоляционному материалу предъявляются особые требования:

  • низкая теплопроводность: чем она меньше, тем больше подходит утеплитель. Для кровли из профлиста выбирают материалы с коэффициентом теплопроводности от 0,029 до 0,23 Вт/(м∙oС);
  • пониженная гигроскопичность (способность впитывать влагу);
  • паропроницаемость: идеальный утеплитель способен пропускать влажный воздух и не задерживать его в себе.

Утеплитель, который отвечает всем этим требованиям, способствует созданию «дышащей» кровли, а значит, в помещении будет обеспечен оптимальный уровень влажности и комфортный микроклимат.

Для утепления кровли из профлиста можно использовать:

  • пенополиуретан;
  • стиропор;
  • минеральную вату.

Процесс монтажа происходит в следующей последовательности:

  1. Укладка пароизоляционной мембраны. Она крепится со стороны чердака непосредственно на стропила. После её укладки сверху необходимо набить каркас для установки облицовочного материала.
  2. Монтаж утеплителя. Его укладывают между брусьями контробрешётки. Для этого теплоизоляционный материал нужно заранее разрезать на куски, ширина которых будет на 5–10 мм больше, чем пространство между брусьями.

  3. Монтаж гидроизоляционной плёнки, контробрешётки и обрешётки. Этот этап полностью аналогичен описанному выше процессу для холодной кровли. Роль контробрешётки здесь значительно возрастает, потому что именно она обеспечивает вентиляционный зазор, который служит для удаления конденсата, неизбежно образующегося на металлической поверхности кровли в процессе жизнедеятельности.
  4. Монтаж профлиста. Кровельное покрытие также укладывается аналогично описанному выше случаю. Для крепления листов используются специальные саморезы с прорезиненой прокладкой, которые нужно вкручивать строго перпендикулярно, не перетягивая, но и не ослабляя слишком сильно точки фиксации материала.

Видео: монтаж профлиста своими руками

Минимальный угол наклона крыши из профлиста

Качество монтажных работ по укладке профилированного листа зависит от многих параметров, в частности, от угла наклона скатов крыши. Именно он определяет величину вертикального нахлёста листов:

  • при угле наклона менее 15o нахлёст должен составлять 20 см;
  • при параметре от 15 до 30o — 15–20 см;
  • более 30o — 10–15 см.

Профилированный лист редко используется для крыш с углом наклона менее 12o. Это связано с тем, что на пологих крышах требуется дополнительная герметизация швов, которая увеличивает финансовые затраты на их обустройство. Дополнительно нужно будет приобрести силиконовый герметик, которым и необходимо обработать швы.

Что собой представляет кровельный пирог

В процессе изучения вопроса, как правильно стелить профлист, потребуется разобраться в нюансах обустройства кровельной конструкции. В начале строительных работ по возведению крыши монтируется стропильная система. Эта процедура должна быть выполнена с соблюдением всех технических норм, так как на стропила в процессе эксплуатации оказываются значительные статические и динамические нагрузки. Лучше, если эту работу выполнят специалисты, имеющие соответствующие навыки в проектировании и монтаже конструкции.

Перед тем, как стелить профнастил поверх готовой стропильной системы, нужно определиться с материалом подкладки. На это оказывает прямое влияние тип кровельной конструкции и характеристики самого материала. К примеру, если роль гидроизоляции выполняется объемной паропропускающей диффузной мембраной, нужда в установка паробарьера отпадает. Отдельные утеплители стойко переносят воздействие влаги и способны пропускать пар. Крыши бывают теплыми или холодными – на это влияет назначение комнаты.

Если речь идет о мансардном помещении, то кровельный пирог будет включать в себя следующие элементы:

  1. Пароизоляцию.
  2. Внутреннюю обрешетку.
  3. Утеплитель.
  4. Гидроизоляцию.
  5. Контробрешетку.
  6. Обрешетку.
  7. Профилированный лист.

На обустройство холодной крыши уходит гораздо меньше времени, сил и средств, чем на сооружение утепленной конструкции. После обустройства кровельного пирога можно стелить крышу профнастилом.

Достоинства и недостатки профнастила, как кровельного материала

Как и любой кровельный материал, профнастил имеет свои плюсы и минусы, которые необходимо знать перед тем, как его приобретать.

К положительным качествам этого материала можно отнести следующее:

  • Небольшой вес профнастила позволяет без труда поднимать его на высоту и, при необходимости, выравнивать на месте укладки.
  • Оптимальное соотношение стоимости и срока эксплуатации материала. При качественном монтаже производитель устанавливает минимальный эксплуатационный срок 12 ÷ 15 лет.
  • Простота монтажа — материал легко укладывается внахлест и прикручивается специальными саморезами.
  • Эстетичность покрытия – профнастил, благодаря разнообразию расцветок, делает внешность дома аккуратной, придает ему индивидуальность.
  • В рельефе большинства моделей листов предусмотрены специальные капиллярные канавки, которые предназначены для эффективного отвода воды при укладке полотен материала внахлест.

Капиллярная канавка для свободного стока воды

Отрицательными качествами профнастила можно назвать:

  • Высокая теплопроводность металла. Поэтому профнастил не защитит чердачное помещение от перегрева или низких температур. Если выбрано это покрытие, потребуется хорошее утепление как самой крыши, так и чердачного перекрытия, что предполагает дополнительные затраты на термоизоляционный материал и его монтаж.
  • При ветреной погоде, когда скорость ветра составляет 15 м/с и выше, любое металлическое покрытие издает ультразвуковые колебания, отрицательно влияющую на психику человека. Поэтому в регионах с постоянной ветреной погодой лучше отдать предпочтение кровельным покрытиям, которые не вибрируют на ветру.
  • Низкая звукоизоляция. Если крыша не будет снабжена тепло— и звукоизолирующим материалом, в доме будет хорошо слышны звуки падающих на покрытие капель или градин.

Это интересно: Брусчатка гранитная

Расчет

Прежде чем купить материал важно произвести расчет количества листов. Для этого необходима информация, касательно ширины и длины ската, а также какая будет использоваться марка профнастила

Для подсчета можно воспользоваться специальной программой или нарисовать в уменьшенном масштабе крышу. Это поможет выполнить практически точные расчеты. Следует не забывать и тот факт, что листы укладываются внахлест. В зависимости от угла ската и марки профлиста нахлест будет отличаться. Так вы узнаете сколько будет «съедаться» длины и ширины листа. Более того, не забудьте добавить и вылет на карниз, который может быть до 30 см.

Монтаж кровли из профнастила своими руками пошаговая инструкция с фото

Этап 1 – гидроизоляция

Для защиты чердачного помещения, мансарды, да и всего дома, очень важно правильно уложить на крышу гидроизоляцию. Сделать это надо так, чтобы влага (осадки) не смогла проникнуть на стропила и обрешетку, а также в слой утеплителя

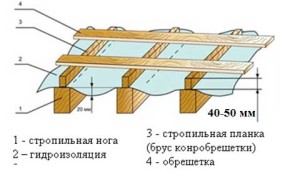

Гидробарьер (пленка, мембрана) укладывается на стропила по горизонтали, начиная от края (свеса) кровли. Затем производится его фиксация при помощи специальных скоб. При недостаточном размере гидроизоляционного материала полотна укладываются с небольшим заходом друг на друга, величина такого нахлеста не должна быть меньше 15 см. Все стыки закрываются и проклеиваются специальной соединительной лентой.

Совет! Не натягивайте пленку, лучше оставьте небольшой провис (около 2 см), этот прием исключает вероятность разрыва материала при усадке дома и других естественных эксплуатационных процессах.

После монтажа гидроизоляции устанавливается система обрешетки и контробрешетки, ширина элементов (рейка, брус) этих конструкций 2-5 см. Установка реек должна производиться таким образом, чтобы между гидробарьером и утеплителем оставался зазор для вентиляции около 4 см.

Этап 2 – обрешетка

Обрешетка – элемент призванный обеспечить прочность конструкции. Для ее обустройства применяется брус. Его сечение зависит от технических характеристик профилированных листов (указывается производителем), но обычно используют бруски 30×70, 50×50, 30×100 мм, при этом шаг между ними 80–110 см.

Этап 3 – теплоизоляция

Как правило, скатные крыши утепляются изнутри, но при необходимости можно уложить теплоизоляционный слой и снаружи. Для размещения материала используется свободное пространство между стропилами. Все способы закрепления и укладки теплоизоляции мы здесь описывать не будем, это очень большая тема, достойная целой статьи. Тем более что мероприятия по монтажу утеплителя могут существенно разниться, это зависит от выбранного материала. Для утепления кровли используют: минеральную и эковату, пенополиуретановую пену, пенопластовые плиты, экструдированный пенополистирол и многое другое.

Совет! При выборе утеплителя отдавайте предпочтение материалам, подходящим по климатическим условиям, и обязательно проконсультируйтесь у специалистов, какая ширина теплоизоляционного слоя необходима для качественной защиты от холодов именно в вашем регионе.

Этап 4 – выбор размеров профлиста, элементов крепления и вспомогательных механизмов

Совет! Никогда не переносите и не поднимайте на крышу профилированные листы в одиночку, т. к. несмотря на прочность самого изделия можно повредить защитный лакокрасочный слой, что приведет к дополнительным работам по устранению дефектов.

1. Идеально когда длина листа совпадает с размером кровельного ската, в этом случае при монтаже можно добиться минимального количества поперечных стыков, что существенно повысит гидроизоляционные качества покрытия и существенно упростит работы по установке.

2. Если кровельный скат значительно длиннее профлиста, то укладка производится рядами – сначала нижний край ската, а затем верхний ряд, при этом между ними обязательно должен быть нахлест минимум 8 см.

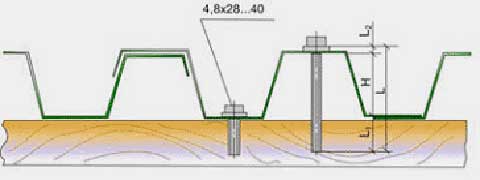

3. Крепление металлических листов к обрешетке выполняется:

• самонарезающими винтами – без предварительного формирования отверстий;

• шестигранными шурупами с подложкой (пластиковая шайба, резиновый уплотнитель).

4. Все работы по закреплению материала, выполняются при использовании шуруповерта или дрели.

Этап 5 – правила укладки профнастила

1. Закрепление профнастила начинается от нижней кромки кровли. Лист устанавливается между коньком и свесом, при этом полотно сдвигается за свес на 4–6 см и фиксируется на временные крепления. Далее устанавливается следующее полотно, которое выравнивается по предыдущему листу и закрепляется аналогично. Затем весь ряд кровельного покрытия фиксируется окончательно.

2. Крепление полотен к крайним элементам обрешетки производится в каждом углублении, промежуточные участки разрешается фиксировать через одну борозду. Шаг при фиксации продольных стыков минимум 5 см. Вертикальные соединения выполняются с шагом 50 см.

3. Все последующие детали настила крепятся аналогично.

Недопустимо!

1. Фиксация настила гвоздями и электросваркой.

2. Использование газорезки.

Монтаж при перекрытии крыши: на что обратить внимание ↑

Укладку профнастила на прямоугольные скаты рекомендуется начинать после укладки торцевых досок. Так значительно проще и удобнее будет располагать их на несущей поверхности. Верхнюю из торцевых досок устанавливают по высоте листа над обрешеткой, затем к ней крепят торцевую планку, так называемый ветровой уголок. Планку карниза крепят с использованием саморезов и гвоздей.

Важно! Планка обязательно должна быть расположена ниже, чем уровень гидроизоляционного слоя.
Это необходимо для того, чтобы собирающаяся на гидроизоляторе влага скатывалась на карнизную планку, затем попадала в водосток или на отмостку. Если все же ее фиксируют непосредственно под профлистом, то в подкровельном пространстве должна быть обеспечена достаточная вентиляция, которая предотвратит накопление водных паров

Под профлист следует также уложить слой уплотнителя, непроницаемый для воздуха.

Профлисты снабжены дренажными желобами, при монтаже их накрывают последующими листами. Следует отметить, что последовательность укладки тут непринципиальна – листы можно монтировать слева направо, или же наоборот, иначе говоря, производить наложение следующего листа или подкладывать под предыдущий. В случае пологой крыши, нахлест листов производят в одну волну, если использован продольный утеплитель, если такового в конструкции нет – в две. Для крутых скатов монтаж нахлест проводят в одну волну, причем без уплотнительной полосы.

Перекрытие двухскатной крыши профлистом выполняется с торцевой стороны, а вальмовой – с серединной части вальмы. Для выравнивания параллельно карнизу проводят шнур.

Выравнивать профнастил по торцевой части категорически не рекомендуется.

Крепление листов профнастила
Крепить профлист к деревянным конструкциям рекомендуется при помощи особых кровельных саморезов (4,8*35 мм) со сверлом на конце и, снабженных неопреновой прокладкой. Фиксируют в волну, по нижнему краю. Вблизи конька используют более длинные – примерно 8-сантиметровые.

Многорядный способ укладки

Основных способов монтажа – два.

Первый профлист начального ряда, первого, монтируют снизу, затем к нему крепят первый лист следующего, второго ряда. Далее укладывают вторые листы этих рядов, образуя блок, состоящий из четырех листов. Аналогично собирается второй блок. Полученные большие четырехфрагментные листы укладываются с боковым перехлестом. Такая технология подходит для профлистов, имеющих канавку для дренажа.

Рабочие блоки состоят из трех листов. Укладывают и фиксируют два листа первого ряда, к ним пристыковывают первый профлист второго. Блок выравнивают по карнизу и окончательно закрепляют. Далее выполняют монтаж следующей тройки. При этом способе листы последующего ряда прикрывают предыдущие, поэтому профнастил может быть без дренажа.

Металлическую стружку, образованную при вкручивании саморезов, обязательно необходимо сразу же очищать.

При перекрытии крыши профлистами нельзя забывать о гидро- и пароизоляции, а также об обеспечении вентиляционного зазора.

Устройство вентиляции

Отсутствие конденсирующейся влаги в строении может обеспечить качественная теплоизоляция, достаточная вентиляция и обустройство пароизоляции. Воздух должен иметь свободный ток от карниза до конька. Вентиляционные продухи должны быть расположены в самой высокой ее точке. Воздух отводится также через вентрешетки, устроенные в торцах строения. Для обеспечения вентиляции в подкровельном пространстве между пленкой и обрешеткой оставляют зазор в 4–5 см.

В отдельных случаях когда в конструкции затруднен процесс вентиляции, правильнее обустроить дополнительные вентиляционные каналы.

Если старый материал – шифер?

Как будет проводиться перекрытие крыши зависит отчасти и от имеющейся кровли. Если она не мешает проведению работ, ее можно оставить – определенная экономия на демонтаже. Однако металлическую кровлю, учитывая ее вес, лучше снять. Ее можно к тому же сдать в металлолом. Что же касается шифера, то это, пожалуй, самый простой случай: нет необходимости:

  • заменять обрешетку,
  • дополнительно укреплять конструкцию, так как профлисты легче шифера.

https://youtube.com/watch?v=Qf0RV2k7Q88

2021 stylekrov.ru

Преимущества профнастила

Этот материал постепенно вытесняет шифер и успешно конкурирует с более дорогими видами отделки. Чем же так хорош профлист в контексте возведения кровли гаража?

  • долговечность – заявленный срок службы составляет более 40 лет;
  • устойчивость к агрессивным воздействиям внешней среды (не подвергается коррозии и не горит);
  • невысокая стоимость – это касается даже дорогих марок с покрытием из поливинилфторида, не говоря уже об оцинкованных профлистах;
  • универсальность – материал легко адаптируется под любую форму кровли;
  • небольшой вес листов – позволяет экономить на транспортировке, устройстве обрешетки и фундамента;
  • простота монтажа – не требует специализированных инструментов и навыков.

Профлист будет удачным выбором для гаражей, несущие стены которых выполнены из дерева, блоков, кирпича и сэндвич-панелей.

Применение окрашенных листов позволит добиться единообразия оформления для всех построек в том случае, если гараж расположен вблизи жилого дома.
