Старый газовый баллон

Советы

Напоследок еще несколько советов:

• по окончании работ можно покрыть коптильню эмалью черного цвета – по отзывам конструкция таким образом приобретет стильный и эстетичный вид;
• по мере эксплуатации установки она будет пачкаться копотью – это никак не влияет на качество готовящейся пищи;
• откажитесь от использования металлических щеток для мытья коптильни – абразивы попросту снимут и эмаль и вызовут появление коррозии металла;
• перед первым копчением проведите холостую топку: так вы окончательно избавитесь от сторонних запахов, в противном случае рыба или мясо может приобрести неприятный привкус.

Источники

• https://podelki.expert/koptilnya-iz-gazovogo-ballona/
• https://kopchen.ru/koptilni/iz-gazovogo-ballona.html
• https://vdome.club/materialy/svoimi-rukami/kak-sdelat-koptilku-iz-gazovogo-ballona-svoimi-rukami.html
• https://1pokopcheniyu.ru/koptilnya/iz-gazovogo-ballona
• https://glav-dacha.ru/koptilnya-iz-gazovogo-ballona/
• https://mangalka.com/mangal/gril-mangal-barbekyu-koptilnya-iz-gazovogo-ballona.html
• https://aqua-rmnt.com/poleznye-sovety/mangal-iz-gazovogo-ballona.html
• https://okmangal.ru/mangaly-barbekyu/mangal-koptilnya-iz-gazovogo-ballona/
• https://edanaprirode.com/zharovni/mangal/metallicheskie/svoimi-rukami/mangal-koptilnja-iz-ballona.html
• https://stroy-podskazka.ru/mangal/iz-gazovogo-ballona/
• https://stroy-podskazka.ru/koptilnya/iz-gazovogo-ballona/

Мангал коптильня из металла

Поиск больших металлических листов может оказаться нелёгким. Поэтому, при собственноручном изготовлении мангала стоит воспользоваться чертежами, вырезать листы для стенок и коптильного ящика. Рекомендуется использовать нержавеющую сталь не менее 2 мм, или углеродистые виды металла. Если листы металла будут белее толстыми, транспортировка мангала будет не совсем удобной. Если перевозка не планируется можно пользоваться изделием из чугуна.

В стенках коптильни проделывается несколько отверстий для избавления от вредных продуктов горения.

Приваренный коптильный ящик нужно оснастить поддоном для стекающего жира, а во внутренней полости нужно приварить крючки со скобами под решётки. Необходимо обеспечит ящик герметичной крышкой и дымоотводом.

Короба и решётки свариваются и устанавливаются по чертежам, видеозаписям и схемам, учитывая размеры. Крышка коптильни должна быть плотно прикручена, чтобы исключить там циркуляцию воздуха. Ножки для мангала коптильни лучше использовать из металла. Если планируется дальнейшая транспортировка аппарата их лучше закрепить с помощью болтов.

Собственное изготовление металлического мангала и коптильни в одном достаточно выгодно. Расходы на сборку устройства незначительны, а вот покупка жаренной и копчёной мясной продукции в магазинах обойдётся намного дороже.

В дальнейшем свой агрегат можно оснастить варочной плитой, шкафом для жарки. Такое многофункциональное устройство позволит проводить время на природе ещё комфортнее.

Подготовительные работы

На сегодняшний день во многих крупных строительных магазинах можно легко купить уже готовую коптильню, но ее стоимость иногда бывает чересчур высокой. Гораздо дешевле сделать коптильню своими руками из подручных материалов, например, как в нашем случае из газового баллона. Качество продуктов, приготовленных в ней, также будет высоким.

Коптильня из газовых баллонов

Для изготовления коптильни, как на фото, потребуется газовый баллон АГ-50. Его емкость должна составлять более 50 л.

Все подготовительные работы можно объединить в три этапа:

1. Удалить из баллона остатки газа. Откройте вентиль, переверните баллон верх дном и выпустите газ. На клапан его выхода нанесите мыльную пену, сделанную из средства для мытья посуды. Так осуществляется проверка наличия газа в баллоне. Если мыло пениться, то газ в баллоне еще есть. Все работы с баллоном следует выполнять вдалеке от открытого огня и людей.

   Работать с баллоном можно только после того, как из него полностью удален газ

2. Баллон хорошо промыть водой для удаления всех остатков газа и осадка от него. Ножовкой спилите горловину на баллоне. Для предотвращения возгорания от чрезмерного нагревания металла, место спила регулярно поливайте холодной водой.
3. Полностью заполнить баллон водой. При помощи шланга залейте воду в образовавшееся отверстие. В процессе заполнения, баллон следует периодически встряхивать. После этого воду слейте. Делайте это вдалеке от дома, так как жидкость имеет сильный запах метана.

Внимание! Не пренебрегайте личной безопасностью – запрещается резать или сваривать баллон без предварительной его очистки от остатков газа и других веществ. Все работы проводите только после полного выхода газа.

Вырезаем крышку коптильни

После полной очистки баллон становится безопасным. Теперь его можно разрезать. Положите баллон набок и сделайте метки мелом там, где должны быть дверцы. При помощи болгарки в баллоне вырежьте отверстие, оставив только в целости те места, где должны быть петли

Обратите внимание, что боковые части (кольца) должны оставаться нетронутыми. Немного ускорить процесс можно за счет использования различных резаков по металлу

Разрезать баллон можно болгаркой

Теперь следует прикрепить к дверце петли. Использовать можно любые дверные железные петли. В качестве крепления к ним вполне сгодятся обычные болты. Но надежнее будет петли приварить сварочным аппаратом. После этого дверь окончательно выпилить и зачистить все острые края. С внешней стороны дверцы приделать ручку. Для большего удобства ручку обтягивают огнеупорным не нагревающимся материалом. Купить его можно в хозяйственном магазине.

Как сделать коптильню из фреонового баллона своими руками

Подготовленный баллон от фреона дополняют решетками внутри, ручками и подставкой снаружи. Пошаговая инструкция:

1. Внутри и снаружи зачищают детали из фреонового баллона от грязи и краски. К днищу приваривают кольцо из профильной трубы.
2. С крышки отпиливают кран, т. к. он имеет пластмассовые элементы, которые в дальнейшем могут стать источником возгорания. На это место приваривают болт, чтобы вкручивать крюк для подвешивания продуктов. Делают подставку из металлического листа с отверстиями. Для ножек применяют отрезки арматуры, которые приваривают к листу металла.
3. Решетку делают из нержавеющей сетки с ячейками 1*1 см. Приваривают к стальной проволоке, согнутой в окружность.
4. Для жироприемника подойдет старая сковорода, металлическая миска или остатки днища от фреонового баллона. В камере на уровне размещения решетки приваривают три болта, на которые устанавливают сетку. К емкости для сбора жира крепят металлическую ручку, чтобы удобно было ее устанавливать и доставать.
5. Ручки для камеры делают из верхней части ненужного фреонового баллона. Рукоять срезают, разделяют болгаркой на две части. Полученные части приваривают к корпусу коптильни.
6. Прежде чем приступить к окрашиванию, конструкцию из фреонового баллона обжигают в открытом огне. Краску счищают, поверхность тщательно зашкуривают.

Чтобы приготовить копченое сало, на дно камеры насыпают щепу фруктовых деревьев. Это придаст продукту приятный аромат. Устанавливают жироприемник, решетку, аккуратно раскладывают сало, закупоривают герметично крышкой и ставят на умеренный огонь.

Чтобы упростить процесс крышку, решетку и жироприемник делают из подручных предметов

Закрывать коптильню необязательно, главное – сделать гидрозатвор. Приобретают стеклянную крышку. Через нее видна степень готовности продукта. Также через стекло контролируют степень выделения дыма.

Герметичная конструкция не пропускает воздух снаружи и не выпускает дым изнутри

Решетку для размещения продуктов можно не делать. Если имеется микроволновая печь, применяют решетку от нее или приобретают новую подходящего диаметра. Ее легко размещать в самодельной коптильне из фреонового баллона.

В крышке проделывают отверстие и надевают гибкую трубу для отвода лишнего дыма, это позволит сохранить сочность нежного мяса

Чтобы была возможность готовить продукты не только горячего, но и холодного копчения, делают коптильню из двух баллонов фреона. Для этого у первой отрезают днище, а у второй верх. Зачищают поверхность от краски и сваривают детали.

Усовершенствованные модели соединяют к мангалу при помощи труб, они включают барбекю, гриль и коптильню

Конструктивные особенности многофункционального очага

Основной сложностью комбинированных очагов являются неодинаковые условия для приготовления продуктов. Поэтому мангал с коптильней из газового баллона должен конструироваться с учетом этого нюанса.

Технология копчения

Существует несколько вариантов копчения продуктов:

• холодное – дым вначале охлаждается внутри длинной трубы, поступает в камеру с рыбой/мясом в течение 1 – 3 суток, обеспечивая сохранность деликатеса 2 – 6 месяцев;
• горячее – дымогенератор расположен непосредственно возле камеры с продуктами, процесс копчения резко сокращается, однако деликатесы хранятся в течение пары месяцев, не более того;
• полухолодное – процесс занимает 24 – 36 часов, длина трубы между дымогенератором и продуктовой камерой среднего размера 1,5 – 2 м.

Поэтому в зависимости от выбранной технологии коптильня из баллона по умолчанию будет иметь, в принципе, одинаковую конструкцию. Но, ее элементы будут разнесены друг от друга на разное расстояние.

Размеры мангала и барбекюшницы

Жаровни, предназначенные для приготовления мяса на шампурах, называются мангалами, имеют габариты:

• длина – произвольная, зависит от количества шампуров, расстояние между которыми составляет 8 – 10 см;
• высота (глубина) – 15 – 20 см считается оптимальным расстоянием от мяса до углей;
• ширина – в зависимости от длины шампура (выпускаются производителями 30 – 50 см), стандартным размером считается 25 – 40 см;
• ну реальный чертеж с реального баллона, чтобы рассмотреть все цифры, нажмите на картинку для увеличения.

Высота от уровня земли менее критична, при изготовлении стационарной жаровни обычно составляет 0,8 – 1,2 м. Барбекю жарят на решетках, высота и длина очага остаются прежними, ширина зависит от аналогичного параметра самой решетки. Для гриля габариты жаровни менее критичны, однако требуется крышка для поддержания одинаковой температуры внутри жаровни.

В отличие от жаровни из листовой стали и бочки мангал из газового баллона обладает достоинствами:

1. толщина стенки 2,5 мм;
2. б/у баллоны стоят недорого;
3. компактные габариты сэкономят пространство участка;
4. корпус в принципе готов, что снизит трудоемкость работ.

Внимание: Для многофункционального очага одного баллона будет недостаточно, так как он будет использован для мангала. Дымогенератор сооружается из второго 50 л резервуара аналогичного назначения или из листовой стали

Конструкция мангала-коптильни

В силу вышеизложенных нюансов гриль, мангал, барбекю и коптильня вполне могут совмещаться внутри одной конструкции. Классический мангал идеально подходит для продуктовой камеры коптильни при наличии герметичной крышки, не пропускающей дым наружу. К жаровне необходимо добавить дымогенератор, соединенный с ней напрямую (горячее копчение) или трубой (полухолодное и холодное копчение) нужной длины.

Поскольку очаг в 90% случаев является стационарным, его опорный узел (ножки, подставка) можно декорировать витыми или коваными элементами, дополнить козырьком от дождя. Дымоход необходим в любом случае.

Отличия горячей и холодной коптильни

Коптильня из газового баллона

Существуют 3 варианта копчения: горячее, полугорячее и холодное. Разница между 2 первыми вариантами невелика, так что в домашних условиях осуществляют только 1 и 3 способ.

Особенности горячего копчения:

• температура нагрева воздуха в камере 90–125°С;
• короткий срок годности – не более 7 дней, поскольку при этом мясо не только коптится, но и частично запекается;
• мясо становится более мягким и сочным, вкус усиливается;
• продукты после приготовления не нужно сушить;
• поскольку продукт запекается, количество питательных веществ в нем уменьшается.

Горячее копчение особенно подходит рыбе. Она сохраняет больше влаги, становится мягче и нежнее. Шкурка тоже становится мягче.

Параметры холодного копчения:

• температура нагрева не более 25°С;
• срок готовки дольше;
• срок хранения значительно больше, поскольку продукт не запекается, а сушится;
• после окончания копчения рыбу и мясо следует дополнительно подсушить;
• мясо становится более сухим, вкус ближе к вяленому продукту;
• при холодном копчении сохраняется больше полезных веществ.

Дополнительные детали

Для собственного комфорта можно усовершенствовать готовое изделие. Делается это по желанию, данная процедура не является обязательной.

3 элемента для усовершенствования самодельного мангала-коптильни:

1. Столешница. Делать заготовки блюд дома и каждый раз выходить на улицу к мангалу неудобно. Столешница способствует комфорту при приготовлении блюд. Её можно вмонтировать в коптильню или же установить рядом с ней.
2. Навес. Особенно его ценность будет заметна в жаркие летние дни. Разумеется, при наличии навеса надо будет продумать, как вывести дымоход через крышу.
3. Колеса. Если оснастить подставку коптильни прорезиненными колёсами, то всю конструкцию, в случае необходимости, будет гораздо легче перемещать по участку.

Преимущества и недостатки

Баллон хорош для устройства коптилен, и плюсы этого очевидны:

• толщина стенки 2,5 мм, модель имеет компактный размер, благодаря чему экономится свободное пространство участка;
• корпус коптильни уже готов, что существенно снизит затраты сил и времени на изготовление коптильни;
• низкая стоимость – баллоны, бывшие в употреблении, стоят дешево и доступны каждому потребителю.

Минусы материала связаны с тем, что при недостаточном соблюдении правил безопасности эксплуатации такой коптильни может привести к трагедии – если не удалить остатки газа полностью, то при контакте с огнем возможен взрыв.

Какие инструменты и материалы потребуются

Чтобы сварить коптильню из газового баллона, необходимо подготовить такие материалы:

• баллон объемом примерно 50 литров;
• листы из металла;
• строительный уголок;
• трубу для дымохода;
• петли для дверей;
• арматуру для прутьев решетки;
• деревянные ручки.

Дерево для коптильни рекомендуется брать из плотных пород, например, березу.

Помимо перечисленных материалов, также потребуются болгарка со сваркой, электродрель и ножовка.

Какие баллоны можно использовать

Чтобы сделать простую коптильню из газового баллона, необходимо взять емкость среднего размера. Чаще всего используется изделие «АГ-50» размером на 5 литров.

Преимущества такой тары:

• тепло долго будет удерживаться благодаря толстым стенкам;
• дым лучше циркулирует из-за обтекаемой формы;
• тяжелый вес емкости делает установку более устойчивой на подставке.

Как подготовить баллоны

Тару первым делом необходимо проверить на отсутствие глубокой коррозии

Перед началом работы с баллоном с него важно удалить газ с конденсатом

Важно! Удалять газ с баллона необходимо на свежем воздухе, подальше от источников огня. Емкости для будущей коптильни рекомендуется освобождать в сухую погоду.. Процедуру осуществляют таким образом: вентиль откручивают по максимуму, емкость переворачивают

Чтобы убедиться, что газ полностью вышел, вентиль смазывают мыльной кашицей. Если пузырей не видно, значит, давление внутри такое же, как снаружи

Процедуру осуществляют таким образом: вентиль откручивают по максимуму, емкость переворачивают. Чтобы убедиться, что газ полностью вышел, вентиль смазывают мыльной кашицей. Если пузырей не видно, значит, давление внутри такое же, как снаружи.

Подготовка емкости для сооружения коптильни:

1. Вначале спиливают горловину с краном. Работать необходимо аккуратно, чтобы не допустить возникновение искр. Во избежание возгорания место обработки время от времени поливают водой.
2. Полученную емкость без горловины промывают проточной водой с целью избавления от запаха пропана. Для промывки рекомендуется воспользоваться шлангом.
3. Для промывки баллона в воду можно добавить нашатырный спирт. Полученный раствор заливают в емкость и оставляют немного постоять.

В конце очистки емкости ее повторно хорошо промывают проточной водой.

Каким бывает копчение

Чаще всего сооружаются коптильни для конкретного вида копчения. Оно может проходить при повышенной температуре или охлажденным дымом. Поэтому и получило такое название: холодное и горячее копчение. При холодном копчении дым проходит определенное расстояние по трубе, чтобы охладиться перед подачей в основную камеру копчения. Он должен находится в пределах 25 градусов Цельсия по температуре. Для горячего копчения все немного проще. В это случае можно использовать практически любую емкость, на дно которой засыпается щепа и под ней разжигается огонь. Достаточно хорошо закрыть такую коптильню, чтобы дым оставался внутри. Процесс занимает несколько часов в противоположность нескольким дням при холодном копчении. Но если вы решитесь собрать коптильню из баллона, тогда она будет универсальным решением и сможет порадовать вас даже шашлыком.

Как сделать коптилку горячего копчения из газового баллона своими руками

Самодельную коптильню из газового баллона горячего копчения изготавливают следующим образом:

1. Баллон освобождают от газа, выкручивают вентиль.
2. Внутри емкость вымывают горячей водой и моющими средствами.
3. Вырезают дверцу.
4. Приваривают к краю двери металлическую полосу шириной 30 мм для закрытия щелей в дверном проеме.
5. Дверцу фиксируют на петлях. Прикрепляют крючок для удерживания ее в закрытом виде.
6. Внутри приваривают крепления для решеток через каждые 15 см, на высоте 10 см от дна.
7. Из проволоки изготавливают круглые решетки.
8. Приваривают трубу для выхода жира к отверстию, где ранее был вентиль.
9. Дополнительно делают подставку из кусков уголка.

Полученную коптильню рекомендуется использовать только на свежем воздухе, так как в ней отсутствует герметичность, и дым выходит наружу со всех сторон.

Разберёмся с конструкцией

Конструктивно в нашем очаге как минимум 2 зоны для приготовления:

• Мангал для шашлыков;
• Объём для копчения (холодного или горячего).

Условия приготовления шашлыка и копчения двумя разными способами отличаются и это важно учитывать при проектировании нашей конструкции. Давайте разбираться

Технология копчения

Есть 2 варианта копчения: холодное и горячее.

Холодное копчение. В этом варианте продукты обрабатываются дымом с температурой 19-25 оС на протяжении многих часов, часто дней. Перед копчением производится дополнительная обработка: обычно засаливание. В результате получается продукт со сроком хранения 2-6 месяцев.

Горячее копчение. Блюдо обрабатывается горячим дымом с температурой 45-120 оС в течении нескольких часов. Срок хранения деликатесов – несколько месяцев в холодильнике.

Вариант копчения, который вы для себя выберите, скажется и на конструкцию. Хотя большинство элементов у таких жаровен сходны.

Размеры

Мангал из газового баллона по размерам ограничен самим баллоном. Но есть важные размеры, которые хотелось бы соблюсти:

• Шаг между шампурами 8-10 см. Это оптимальный расстояния для среднего куска мяса.
• Глубина в 15-20 см считается оптимальной для приготовления на углях. Если жаровня выходит глубже, поможет колосник.

По ширине баллон используется полностью. И выбора нам не предоставляется.
Еще одним важным размером будет высота от земли до уровня шампуров. Для удобства, мангал должен быть немногим выше пояса взрослого мужчины. В зависимости от роста вашего повара это 0,8 – 1,2 м.

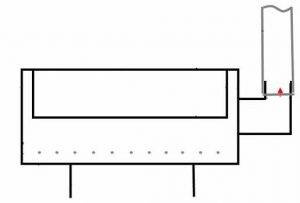

Схема

Мангал-гриль и коптильню можно объединить в общую конструкцию. Для варианта с горячим копчением мангал с крышкой будет продуктовой камерой для копчения. При холодном копчении продуктовую камеру надо делать отдельно, так чтобы дым успел охладиться до нужной температуры.
Источником дыма будет отдельный дымогенератор. Его также можно сделать из подходящего по размеру баллона.

Конструкция получится тяжелая и не мобильная. Хотя не настолько чтобы помешать убрать в межсезонье под крышу в какой-нибудь сарай. Поэтому подставка должна быть надёжная и крепкая. Если перемещать жаровню все же планируется, учтите в конструкции металлические колёса и крепкие ручки.
Дымоход обязателен. Труба должна быть не меньше 1,5 метров для создания тяги.
Также рекомендует интегрированные в подставку столешницу. Это добавит удобства.

Выбор баллона

Выбирая старый газовый баллон для мангала удобно ориентироваться на диаметр. Нам потребуется самый широкий и объёмный баллон. При всём ассортименте выбор однозначен – баллон на 50 литров.
Для дымогенератора нужен размер поменьше. По сути дымогенератор — это угольная жаровня с мокрой щепой. И большой размер не требуется. Баллоны на 9, 12, 18 литров -подойдут.

Процесс изготовления

Для задуманного гибрида необходим баллон на 50 л. На нём делаются следующие обозначения и разрезы:

Крышка. Она имеет длину, соответствующую всей высоте баллона от уплотнительного кольца (оно находится у дна) до начальной линии закругляющего участка горловины. Ориентировочная ширина – одна треть длины всей окружности ёмкости.

Крышку к баллону нужно монтировать методом сварки на петли

Посадочные зоны. Они нужны для шампуров. Это прорези по вертикали на одном борту образованной чаши.

Напротив них устраиваются сквозные дырочки

Дырка для дымоотвода. Она прорезается в верхней стороне с позиции горловины.

Входное отверстие. Оно может отличаться в зависимости от методик. При горячем методе генератор дыма входит в корпус аппарата снизу. Форма отверстия – овал, горизонтально вытянутый.

При холодном методе для трубы, следующей от образователя дыма, форма отверстия – круг. Размеры – меньшие Чтобы удобно использовать заслонки, на корпусы обоих баллонов следует приварить уголки. К заслонкам можно монтировать ручки

Создание генератора дыма

Над его конструкцией работать несколько сложнее. Алгоритм действий:

Баллон обрезается до 50 см в высоту. Обратно монтируется днище или горловина

В верхней части подготавливается отверстие для соединения с мангалом.

Ставится решётка для топлива (опилок) Вырезается крышка для досупа к генератору дыма

В процессе копчения должна быть идеальная герметизация мангала. При готовке мясного продукта на углях к ним должен проникать воздух. По этой причине вместо стандартных боковых отверстий в нижней части следует вырезать люк. А часть корпуса в этой ситуации преобразуется в заслонку-шибер.

Дымоотвод и опоры

Способы создания ножек для М-К таковы:

1. Кирпичная выкладка.

2. Сварка. Применяется уголок или профильная труба.

3. Применение использованной подставки от швейной модели.

Вырезка вертикальной расположенной ёмкости на 50 л посадочных зон. Их форма – полукруг. Они соответствуют диаметру аппарата.

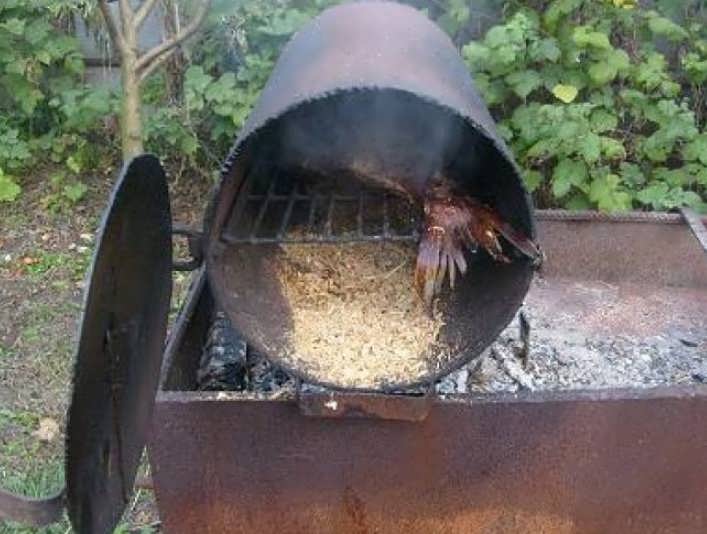

Чтобы гарантировать необходимую тягу, требуется применять трубу, высота которой достигает хотя бы 150 см. Расчёт идёт от топки образователя дыма. В неё помещается смоченное топливо

Укладка нескольких колёсных дисков для автомобиля. Они ложатся друг на друга. Прихватываются сварочным способом.

Вы можете изобрести какой-то свой, новаторский, вариант опор. Здесь многое зависит от вашей креативности.

Для дымоотвода лучше использовать трубы из стали. Они должны подходить по диаметру.

Дымоотвод не нужно вводить в отверстие, где ранее располагался баллонный вентиль.

Лучше монтировать трубу в верхушке цилиндра.

Когда крышка открыта, исчезает эффективность дымоотвода. Он задействуется только при копчении оригинальных блюд – деликатесов.

На кульминационной стадии нужно собрать коптильню из образовавшихся заготовок:

1. Жаровня ставится на опорные элементы.
2. К ней снизу монтируется генератор дыма. Он базируется на свои ножки.
3. С верхней стороны присоединяется дымоотвод.

Так создаётся М-К, он же гриль и барбекю из газовых баллонов

В отличие от кирпичного варианта, аппарат можно эксплуатировать сразу. А проверка тяги проводится в этот же момент.

Вопросы по декорированию

Созданный аппарат можно наделить дополнительным функционалом и оригинально декорировать его конструкцию. Например, можно устроить:

1. Стол для разделки. Его удобство заключается в укладке продукции в коптильню. Также он облегчает работу с шампурами и фасовку приготовленных блюд.
2. Навес. Это оборона от осадков.
3. Поленницу. В неё можно поместить нужные дрова. И за ними не придётся отходить при кулинарном процессе.
4. Кованые составляющие. Они придадут конструкции более ценный облик.

Если сделать в таком аппарате колёса, он станет мобильным. Его можно будет свободно передвигать по участку.

Таким образом, задействовав всего два баллона на 50 л, можно создать многофункциональный полезный агрегат-гибрид. Он позволит круглый год радовать себя, свою родню и друзей вкуснейшими барбекю, шашлыками и копчёностями.

Чертежи, размеры и схемы мангалов-коптилен из газового баллона

Многофункциональная печь доставляет неудобства при разработке проекта. Каждый сегмент работает в собственном режиме, поэтому учитывают все нюансы и составляют схему. Существуют два варианта копчения: холодным и горячим способом.

В зависимости от выбранной технологии приготовления продуктов, составляют чертеж мангала-коптильни из газового баллона

Приготовление мяса холодным способом происходит остывшим дымом, который поступает через трубу и остывает за это время. Продукты, сделанные таким методом, хранятся до шести месяцев.

Приготовление горячим способом происходит также при помощи дыма, однако он поступает из топки, расположенной под коптильней. Срок хранения продуктов до двух месяцев.

Элементы конструкции будут удалены друг от друга на разное расстояние, чтобы сохранить принцип приготовления продуктов

Чтобы сделать из газового баллона коптилку-мангал, выбирают методы обработки рыбы и мяса. В зависимости от того, сколько функций должна иметь печь, выбирают схему. При этом учитывают стандартные размеры каждого из элементов и соотносят показатели в единой конструкции.

Средняя длина мангала 80-100 см. Расстояние между шампурами примерно 10 см. От того, какое количество шашлыка требуется приготовить одновременно, рассчитывают общую длину. Ширину регулируют длиной шампура. Производители выпускают их 30-50см. Поэтому стандартная ширина 25-30 см. Высота мангала 20 см. Угли должны располагаться невысоко, чтобы не подгорели продукты, но и достаточно близко, чтобы хватало жара.

Стандартная высота готового мангала 80-100 см, в зависимости от места расположения

Обычно мангал производят из листового железа толщиной 2 мм. Преимущества использованных газовых баллонов:

• толщина стенок 2-4 мм;
• стоимость невысока, их приобретают в пунктах приема металлолома;
• обтекаемая форма способствует хорошей циркуляции дыма;
• компактное интересное сооружение;
• корпус практически готов, процесс изготовления сводится к проделыванию отверстий и соединению частей между собой.

Внимание! Для многофункционального мангала-коптильни потребуются 2-3 газовых баллона. Первый идет под топку, второй под дымогенератор, коптильню и зоны барбекю, третий – для коптильной камеры холодным способом.. На этапе проектирования продумывают удобное размещение шампуров, казана, крышки от топки и полок

На этапе проектирования продумывают удобное размещение шампуров, казана, крышки от топки и полок

При правильном соединении получаются многофункциональные конструкции из газового баллона. Любая печь обязательно включает трубу и дымогенератор. Т. к. конструкция тяжелая, продумывают крепление колес для перемещения мангала-коптильни по участку. Под очагом делают стационарные ножки.

Мангал коптильню часто декорируют коваными элементами, которые несут не только функцию украшения, но и выполняют задачи поддержки крышки

Самодельные изделия из баллона

Большой объем и металлические стенки делают баллон пригодным для изготовления разных устройств, внутри которых можно коптить и жарить разные продукты.

Умельцы уже готовы поделиться проверенными схемами изготовления:

Печи для казана – надо разрезать баллон или проделать в нем отверстие нужного диаметра, после чего приварить ко дну емкости ножки.

Мангала – у баллона вырезается крышка, которую придется в дальнейшем установить обратно с помощью петель, также в стенках высверливаются отверстия для крепления шампуров, а сама емкость ложится на ножки.

Коптильни с мангалом и барбекю – изготавливается как мангал, но с добавлением второй емкости для закладки и возгорания топлива (топка передает жар в мангал через трубу).

Перечисленные устройства хороши своей пустотелостью, и поэтому они имеют незначительный вес. К их несущим ножкам выгодно крепить колеса для мобильности.

Оригинальные примеры дизайна

Существует множество оригинальных примеров для создания мангалов из газового баллона. Данное мероприятие ограничивается только вашей фантазией и навыками. Для кого-то будет достаточно простого сооружения из газового баллона, в котором будет присутствовать подставка под шампуры, а другая категория умельцев хочет сделать настоящее произведение искусства.

Привлечет внимание мангал в виде поросенка. Чтобы создать такое сооружение, вам потребуется только один баллон

Расположите изделие в горизонтальной плоскости, оборудуйте крышку. Крышка должна располагаться на петлях. Ножки можно создать из металлической трубы. Чтобы они надежно фиксировали конструкцию, по центру их высоты следует установить решетку.

«Пятак поросенка» создается из отрезка металлической трубы. «Рот» производится также из данного материала. «Ушки» можно создать из кусков металла, которые привариваются к голове «свиньи». Чтобы фигура смотрелась эффектно, мастера рекомендуют использовать элементы художественной ковки.

Интересно будет смотреться мангал в виде подводной лодки. Такое сооружение сложно создать новичку, но если вы обладаете соответствующими навыками, сможете удивить всех своих гостей. Подобная конструкция также создается из старого баллона и листов железа.

Мангалы из баллонов в виде бревна считаются настоящим искусством. На работу уйдет много времени, но результат того стоит. Для усиления эффекта можно по центру конструкции установить пилу или же топор. Такое дополнение делает фигуру завершенной.

Мангал-паровоз считается самым распространенным вариантом дизайна. Такое многофункциональное творение может обладать разным внешним видом, в зависимости от вашей фантазии. При помощи ухищрений вы сможете создать из простого газового баллона настоящее произведение искусства. Такой мангал будет украшать зону отдыха и показывать ваш талант.

Вы можете придумать другие оригинальные фигуры для своего мангала из старых баллонов и дополнительных металлических компонентов. Присмотритесь к изделию и подумайте, что он вам напоминает. Некоторые пользователи создают из простой конструкции оригинальные фигуры в виде кабанов, собак, домиков и прочих фигур, которые удивляют гостей и простых прохожих.
